バイクのETC車載器、「セパレート型」と「一体型」どちらを選ぶか——防水性・取付自由度・アンテナ配線の判断軸を整理する

ハーレーにETCを後付けする際、最初につまずくのが「セパレート型か、一体型か」という選択です。カウルのないネイキッドスタイルが多いハーレーでは、本体をどこに収めるかが選択の出発点になります。単純に「どちらが便利か」という話ではなく、車両の構造・乗り方・日常の使い勝手によって答えが変わります。本稿では、防水性・取付自由度・アンテナ配線という三つの判断軸を整理し、TASHILOG GARAGEとしての考え方をお伝えします。

まず押さえたい前提——二輪用ETC車載器の基本

ETC車載器には「四輪用」と「二輪用」があり、バイクには必ず二輪対応品を選ぶ必要があります。これは単なる防水グレードの違いではなく、料金所との通信方式（DSRC：専用狭域通信）と車種区分の問題です。四輪用をバイクに流用することはできません。また、国内で使用するには総務省の技術基準適合品であること、さらに車検証の情報をもとにセットアップ（初期登録）が必要です。セットアップは販売店や登録窓口で行うもので、未セットアップの機器をそのまま料金所で使うことはできません。この点は、中古品を格安で入手した場合に見落としがちですので注意してください。

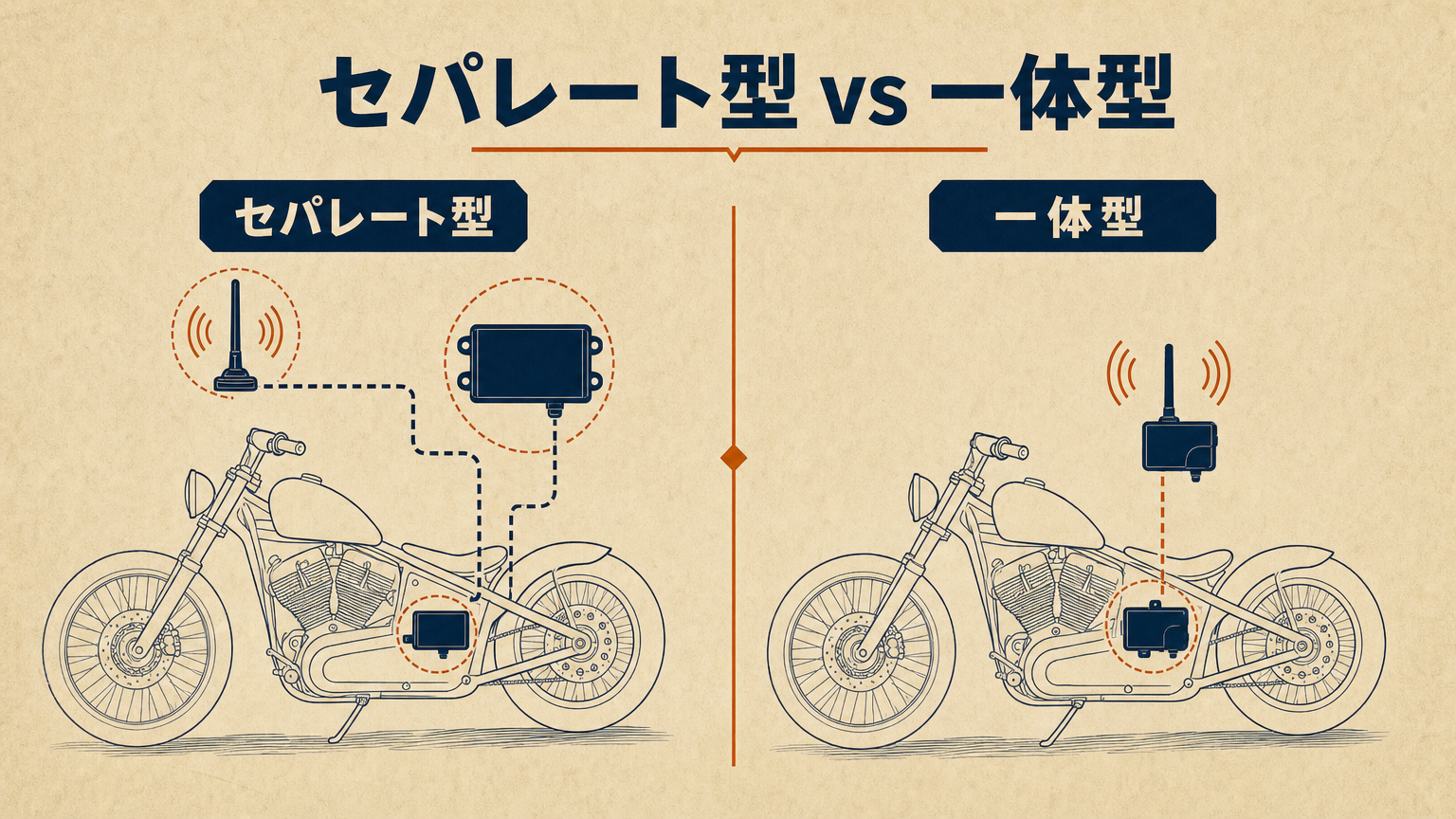

二輪用ETCの形状は大きく二種類に分かれます。本体とアンテナが一体になった「一体型」と、本体とアンテナが分離している「セパレート型」です。この形状の違いが、取付場所・防水性・配線の取り回しに直接影響します。

一体型の特徴——シンプルさとトレードオフ

一体型は、本体とアンテナが同一ユニットに収まっているため、配線がシンプルです。電源とアースを取るだけで基本的な配線は完結するため、取付作業のハードルは比較的低めです。

ただし、一体型には構造上の制約があります。アンテナ部分が本体と一体なので、本体を料金所アンテナと通信できる位置（おおむねライダーの前方・水平に近い面）に置く必要があります。カウルのあるツアラー系であればスクリーン裏のスペースに収まりやすいのですが、ハーレーのスポーツスターやソフテイルのようにカウルレスの車両では、タンクトップ・フォーク周辺・ハンドルバー近辺など、電波の「抜け」が確保できる場所を見つけること自体が難題になります。

加えて、本体が露出した位置に設置されることが多くなるため、防滴・防水グレードへの配慮と、雨天走行時の継続的な被水を考慮する必要があります。一体型の防水性能は製品によって異なりますが、完全防水ではなく防滴（IPX相当）にとどまる製品もあります。仕様書の防水等級（IPXの数値）は必ず確認してください。

セパレート型の特徴——自由度の高さと配線の複雑さ

セパレート型は、通信アンテナと本体（カード読取・制御ユニット）が分かれています。アンテナは料金所と通信できる位置に置き、本体はシート下・バッテリーボックス周辺・サイドカバー内など、雨や振動から守りやすい場所に隠して設置できます。これがセパレート型最大のメリットです。

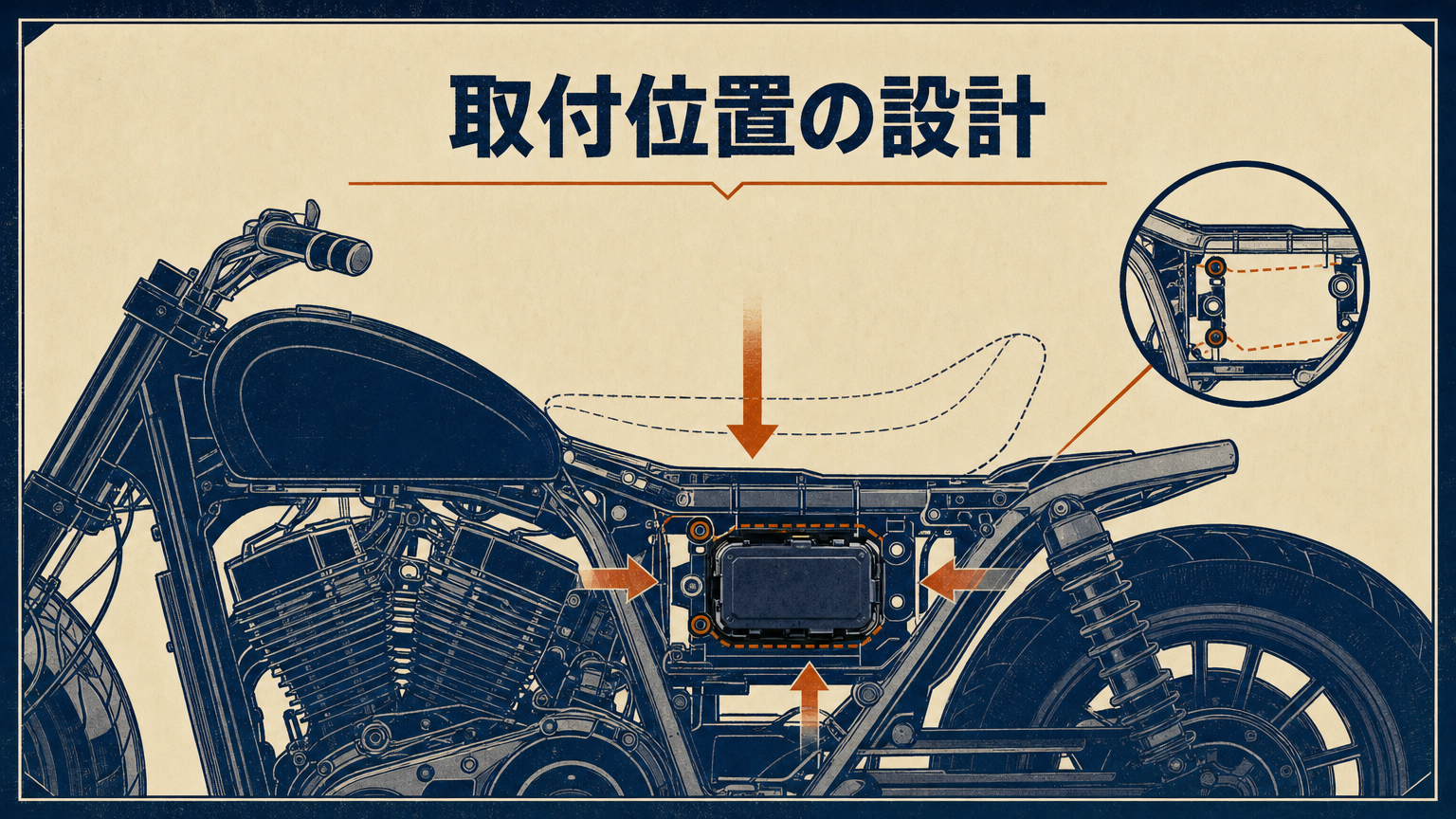

ハーレーのような車体構成では、シート下にある程度のスペースが確保できる車種が多く、本体をそこに収めてアンテナだけをハンドルクランプやフォーク上部へ出す、という配置が選ばれることがあります。本体が守られた位置にあるため、防水への不安が軽減されます。

一方で、アンテナと本体をつなぐケーブル（アンテナ線）の取り回しが必要になります。このケーブルをハンドル内・フレームに沿って・タンク下を通してきれいに隠すには、ある程度のバラし作業と配線の知識が必要です。特にハーレーはハンドル交換やカスタムを前提にしている車両が多く、ケーブルに余長がないと後々のカスタム時に制約になることもあります。配線を通す経路と余長の設計は、取付段階からきちんと考えておくべき点です。

ハーレー特有の「どこに置けるか」問題

カウルレスのハーレーでETC取付を検討するとき、私たちがまず確認するのは「車両に何のスペースがあるか」です。車種・年式・すでに施してあるカスタムの内容によって、選択肢は大きく変わります。

• シート下のスペース：ソフテイルやダイナ系は比較的スペースがありますが、ローダウン・シートカスタム済みの車両では既にスペースが詰まっていることがあります。
• サドルバッグ・サイドカバー周辺：ツーリング系（ウルトラ・エレクトラグライド等）はスペースに余裕があるケースが多い反面、既存の電装品と干渉しないか確認が必要です。
• ハンドル・フォーク周辺：一体型やアンテナを置く場合、ミラー付近のマウントを使うことがありますが、走行振動・防水・通信の抜けを同時に確保する必要があります。

「本体はシート下に隠したいが、アンテナ線を通せるルートがない」「タンク形状が特殊でケーブルが干渉する」といったケースは珍しくありません。取付の難易度は、製品の選択よりも車両側の条件に左右されることが多いのが実態です。

判断軸を整理する——三つの問いで考える

選択に迷ったときは、以下の三つの問いを順番に考えると整理しやすくなります。

① 本体を「隠せる場所」が車両にあるか？
シート下・サイドカバー内など、雨や振動から守れるスペースが確保できるなら、セパレート型が本体の保護という観点で有利です。スペースが限られるか、そもそも露出設置しかできない状況なら、一体型の防水グレードを確認したうえで選択することになります。

② アンテナ線を配線できるルートがあるか？
セパレート型を選ぶ場合、アンテナと本体をつなぐケーブルをどのルートで通すかを必ず事前に確認します。ハンドル内を通す場合は内径の確認、フレーム沿いに這わせる場合は熱源や可動部との干渉チェックが必要です。これが難しい車両構造であれば、配線がシンプルな一体型のほうが現実的な選択肢になることがあります。

③ 後々のカスタムプランと干渉しないか？
ハンドル交換・シート変更・サイドカバーのカスタムなどを検討しているなら、ETC取付の配線ルートや本体位置がそのプランと競合しないかを考えておきます。後から「ETCのケーブルが邪魔でハンドルが替えられない」という状況になると、配線のやり直しが発生します。

まとめ

セパレート型と一体型の優劣は、車両の構造と乗り方によって変わります。「本体を隠せるスペースがある・アンテナ線を通せるルートがある」ならセパレート型が取付後の安心感で優れ、「スペースがタイトで配線ルートの確保が難しい」なら防水グレードを確認したうえで一体型を検討する、という流れが判断の基本です。

いずれの場合も、二輪対応品であること・セットアップが済んでいること・防水等級の確認という三点は必須です。取付位置と配線ルートの設計は、電装全体の取り回しと絡む作業になるため、「つけるだけ」と思っていると予想外に時間がかかることがあります。

TASHILOG GARAGEでは、車両の状態を実際に確認したうえで取付位置と配線ルートを提案しています。ハーレーの電装まわりでご不明な点があれば、お気軽にご相談ください。詳細は下記リンクから確認できます。
